作为路由器行业的T1梯队厂商，华硕最新推出了旗舰产品华硕ROG魔盒Pro。这款路由器保留了DIY属性，并且具有高达12000Mbps的总带宽，支持三频段，能够满足各种专属无线传输需求。不论是商用还是家用，都能带来极佳的无线传输体验。
下面和大家分享下这款新旗舰路由器的拆解评测，同时也会有一些针对性的使用/配置建议，欢迎点赞收藏打赏三连，有复杂问题咨询请单独联系。
⏹ 省流总结给懒得看完的朋友做下总结：
● 作为华硕ROG魔盒的升级款，华硕ROG魔盒Pro的外观和华硕ROG魔盒几乎一致，主要提升在于处理器性能和无线性能上，绝大部分大户型房屋使用单机就足够覆盖，不需要加钱组Mesh。
● 华硕ROG魔盒Pro作为三频的WiFi7路由器，主要优势体现在无线传输性能上，5G-2频段有两种用法，分别是单独的电竞频段/MESH专用频段，所以适合电竞网络搭建或者组无线回程MESH。
● 华硕路由器使用的自研系统是最大亮点，提供了相当丰富的预设（比如游戏模式等），还有非常多的高阶设置，具体参考下面的调试建议环节。
作为少数不是防破拆设计的华硕路由器，华硕ROG魔盒Pro还有一定的DIY客制化改造空间，下面拆解部分会有讲解。
列一下本文目录，感兴趣的朋友可以按需跳转。
⏹ 参数解析简单列一下华硕ROG魔盒Pro的硬件参数：
● 定价为2599元。首发活动价2549元。
● 有独立的信仰之眼灯区，支持Aura灯效。
● CPU为博通BCM6766，四核四线程+2.0GHz最大频率。
● 运行内存为2GB DDR4，存储内存为256MB。
● 内置8根天线，无线模块为BCM6726，网卡模块为BCM50904。
● 支持BE协议（wifi7），无线为2.4G+5G-1+5G-2三频，5G-2频段可用作电竞专线，也可以用作，2.4G带宽为300Mbps，5G-1带宽为5764Mbps，5G-2带宽为5764Mbps。
● 物理网口为2.5Gbps网口*8，其中5和6口为专用电竞口，支持网口聚合，部分网口支持自定义WAN/LAN。
● 拓展接口为USB3.2Gen1*1，支持远程下载和文件共享。
● 支持Ai Mesh2.0一键组网，提供Ai Protection防护服务，内置网易UU。
● 保修为三年。
最重要的是博通平台，如果有博通平台的老华硕路由器，搭配着组MESH会更合适一些，全家桶会有加成的。
通过参数解析，华硕ROG魔盒Pro的适用环境就很明了了：
● 首先是商用场景，华硕ROG魔盒Pro有着足够多的LAN口+专属5G频段+网易UU做全局游戏加速，非常适合游戏工作室，同样也适合无线设备多的媒体工作室。
● 其次是家用场景，华硕路由器使用的Asus Router-OS的易用性非常强，跟着引导就能很轻松完成细节配置，并且可以享受华硕全家桶的额外加成。
最重要的还是技术支持，华硕提供了非常贴心的客服和技术团队，用户不需要费时费力的自己去定位排障。

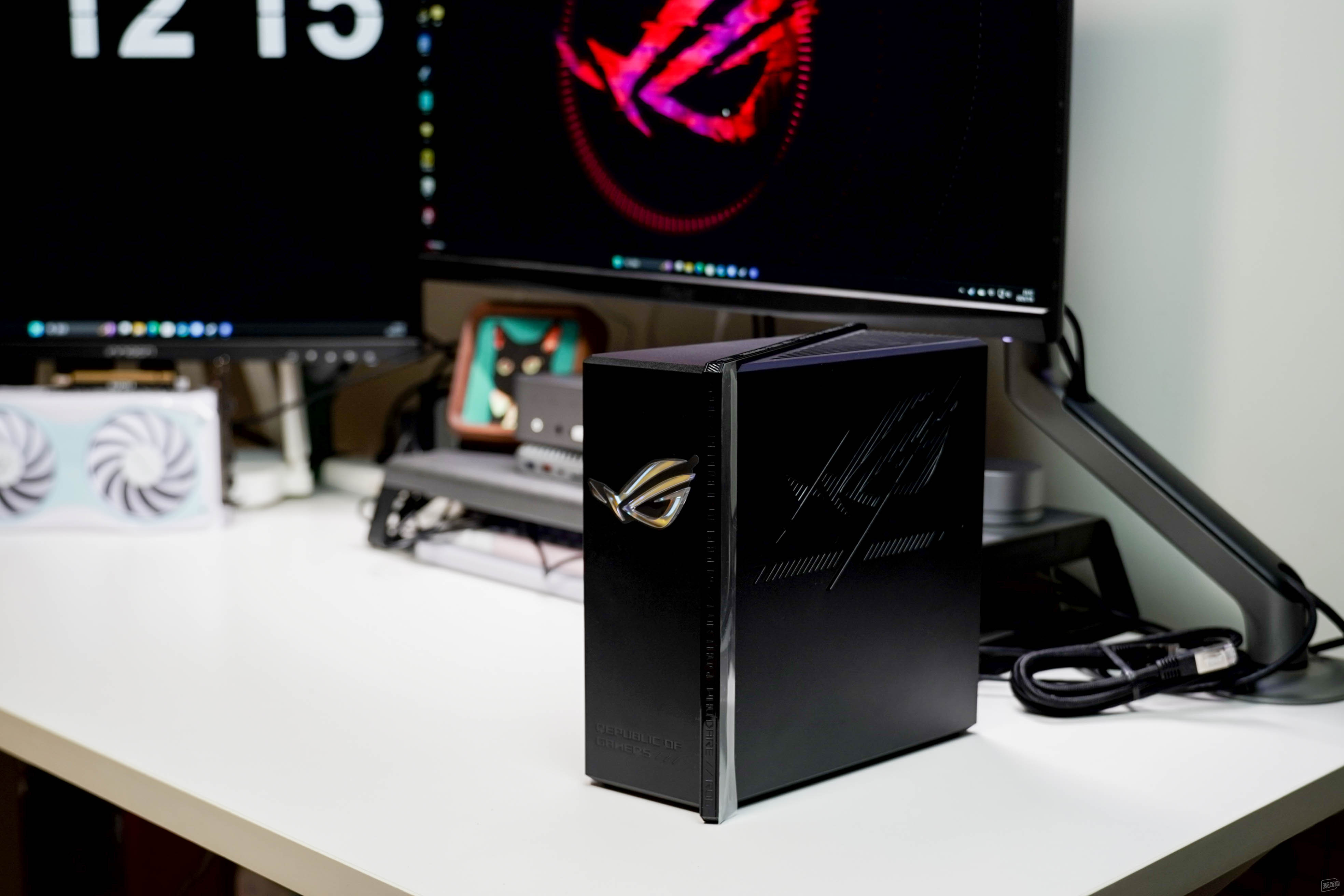

⏹ 外观开箱华硕ROG魔盒Pro的外壳模具和华硕ROG魔盒几乎完全一致，方方正正的盒子造型，多处有信仰之眼相关设计，情绪价值拉满。
正面顶部是一块ROG信仰之眼的RGB灯牌，通电后会呈现RGB灯效，支持手机App配置华硕独家的其中Aura灯效。
整机多处使用斜线设计，表达了ROG玩家的速度、力量和掌控，更年轻话的几何造型则更DIY玩家的喜爱。
机身侧面则做了浮雕设计，观感上有类似跑车常用的碳纤维+进气栅元素，这种竞技类设计在ROG产品中非常常见，也是电竞玩家们喜欢ROG产品的点。
华硕ROG魔盒Pro的背部分为操作区和散热开孔区，布局类似Dell的MFF结构电脑，也是被动散热设备的成熟方案之一。
接口和按钮都被设计在机身背部的下侧，包含网口、USB接口、WPS开关和DC电源接口，其中有眼睛标志的5和6口为电竞端口，按钮则均做了凸起设计，方便用户盲操作。
华硕ROG魔盒Pro的底部标注有设备相关信息，二维码则是配合华硕路由器手机App绑定设备用的。
这次使用的是内置电源，没大砖块摆放会比较方便。
原装网线是一根ROG定制CAT6的编织线，可以说是信仰拉满了，接下来进入拆解环节。
⏹ 内部拆解接下来开始华硕ROG魔盒Pro的拆解环节，方便想买来DIY改造的玩家对照，首先将设备反转到底部，卸掉两根胶条下藏着的两颗螺丝。
1️⃣ 拆解方法
特别提醒：是固定螺孔有易碎标，破损默认过保，建议DIY玩家等三年过保后再改造，富哥请随意。
卸掉螺丝后，准备一根塑料材质的撬棒+翘片（单翘片很难弄），按照下面的示意图顺着划拉一圈（注意是一圈），解锁卡扣就可以分离外壳，切记不要用金属撬棒，很容易划伤外壳。
内部结构如下图所示，中间留出了非常大的空间，方便玩家自行改装，甚至还能塞个小的主动散热风扇进去，当然像之前华硕改造大赛那样只改外壳涂装也是不错的玩法。
PCB的拆卸比较简单，卸掉四颗固定螺丝即可取下，正反一共有三块散热片，后期如果需要清灰或者更换导热垫，将可见螺丝都卸掉即可取下。
各个关键元件均装有屏蔽罩，拿镊子挑一下就能取下，不管是改装还是后期打理正常都不用卸下，本文只是为了展示才拆的。
2️⃣ 内部结构
通过拆解可以看到，华硕ROG魔盒Pro的CPU是博通BCM6766这个平台，性能在上文提到过就不再赘述，4C4T+2.0GHz对路由器来说算旗舰配置了。
无线模块是博通BCM6726+博通BCM67263的组合，BCM6726最高支持5.7 Gbps PHY，BCM67263最高支持11.5Gbps PHY，支持MLO、AFC和ZeroWait DFS。
交换模块是一块迈凌MXL86282C，最高支持10个2.5G端口，这个方案和华硕ROG魔盒是一样的。
内存颗粒和华硕ROG魔盒也是一样，单颗2G的三星DDR4内存。
PCB上预留了一组四针的引脚，可用于接入副屏等拓展件，当然这里的改造需要一定的知识储备，普通玩家可以无视。
华硕ROG魔盒Pro共计八根的天线是隐藏式设计，组合为6根抗干扰铜管天线+2根PCB天线并且内部做了额外的开槽固定。
和定制天线匹配的是10颗FEM，均有屏蔽罩+散热片加持，信号稳定性和有效覆盖范围都有保障。
华硕ROG魔盒Pro在散热方面同样有设计，内部的铝制散热片均有纳米碳涂层，配合上外壳的多面特质格栅开孔，足以保证设备在合适的温度长时间运行。
除了大块散热片外，比较关键的CPU、FEM和Switch等元件处还贴有导热垫增强导热，额外还有防尘隔离，防护拉满，所以散热一般是不需要改装的。
华硕ROG魔盒Pro机身正面的信仰灯其实是单独的LED灯板搭配导光材质组合的，想更换前面板图案难度不算太大。
LED状态指示灯同样是PCB上的贴片灯，华硕为这四颗贴片灯做了额外的防尘设计，不容易进灰，可以长时间保持较高的亮度。
⏹ 调试建议基础的拨号这些就不提了，主要说一下华硕ROG魔盒Pro特色的高阶项目。
1️⃣ 电脑设置（必要前置）
想要使用WiFi7网络，电脑需要满足以下要求：
● 系统为最新版本的Windows11，Windows10无法使用。
● 需有WiFi7无线网卡，驱动需要更新到最新版本。
● 如果给主板加装WiFi7无线网卡，CPU需要是12代以上Intel，AMD平台则需要时7000系以上锐龙。
● 绝大部分市售WiFi7无线网卡都是2x2 MIMO，华硕ROG魔盒Pro详情页标注是4X4 MIMO的速率，所以单设备协商到2882Mbps是正常的。
说简单点，就是windows版本、网卡本体和驱动都得支持。
检查电脑的状态很简单，进入Windows设置中的无线网设置，按照下图查看无线协议，是BE协议表示正确走的WiFi7协议，如果不是，请核对上面的两点硬要求。
说下其他设备的相关知识点：
● 近两年的手机基本都默认支持WiFi7，一般不需要做额外设置。
● 部分低价位智能家电只支持2.4G信道，如果无法连接到华硕默认创建的LoT网络，可以尝试拆分信道。
● 部分国际品牌的智能家电无法加入中文名称的SSID，建议初始化时候使用纯英文+数字的名称创建网络。
手机的状态检查和电脑差不多，进入设置中的WLAN详情，如果连得是MLO网络，应该可以同时看到2.4G和5G的状态。
2️⃣ 无线网基础设置
华硕路由器被老用户津津乐道的是澳大利亚模式，如果所在房屋和我一样，墙体非常厚或有其他遮挡物，进入无线网络的专业设置，将模式改为澳大利亚模式。
3️⃣ WiFi7设置
WiFi7的标志性功能是MLO，简单理解就是将双频的带宽合并后并发传输，从而提升无线网络的实际传输速度，进入无线网络的MLO配置页面，点击添加一个网络，跟着引导创建即可。
创建MLO网络后，电脑/手机搜索网络的时候可以看到不同的SSID，正常使用就选原来的网络，想要更高的无线传输速度就切换成MLO网络。
使用MLO有点需要注意：
● MLO网络默认关闭IPv6功能（不影响原有网络），如果手动开启MLO的IPv6功能，原本网络的IPv6功能会失效。
考虑到MLO只是为了提升无线传输速度，所以正常用默认就行，不懂别乱动。
4️⃣ 多网络设置
首先是多SSID，华硕ROG魔盒Pro目前支持3个及以上的SSID，可以简单理解创建为多个不同场景的网络，进入网络设置有相当多的预设：
● 默认初始化流程走完应该是两个SSID，主网络用于常规网络，物联网网络（结尾为LoT）用于连接智能家居。
● MLO上面介绍过了，简单理解为频段合并。
● 游戏网络是调用5G-2频段，连接这个网络可以避免其他下联设备的干扰，从而提升连接稳定性+降低网络延迟。
● 访客网络就是字面意思，可以不设置密码方便客人使用，同时还能保证主网络的安全性。
● 儿童网络有专门的QoS预设，配置后可以提升防护能力，规避儿童用户接触到不良网站，也可以手动配置不同时间段的网络限制。
大家根据上面的特性，创建合适的网络就行。
其次是多宽带，虽然详情页没写，但实际支持接入两条宽带，进入外部网络的双线路页面，开启双线路功能，为第二WAN绑定一个LAN口即可。
最后是单线多拨，如果你的宽带账号支持多拨，可以进外部网络的Nat Passthrough页面，开启PPPoE Relay功能，下联的NAS/电脑就可以直接拨号了，且不影响路由器本身的拨号状态。
5️⃣ 游戏加速
对ROG来说，游戏玩家是最重要的用户，比较简单的优化在游戏加速页面开启游戏设备优先，手动添加游戏主机/电脑/手机即可套用华硕的游戏专用QoS。
针对服务器不太好的游戏，点击网易UU加速器登录下即可使用，可以为所有下联设备提供全局加速，Steam客户端这些是免费的，不要错过。
6️⃣ Ai套件
Ai系列套件是所有华硕产品的拳头功能之一，路由器标志性的就是Ai Mesh，可以无视CPU区别快速完成Mesh组网，同时还支持一键优化，我的评价是过于简单好用，不然也不会作为我的主力网络使用这么多年。
Ai Protection同样也是路由器的标志性套件，技术支持由全球顶级的趋势科技提供，数据库一直在更新，如果很在意数据安全，建议开启。
7️⃣ USB功能
对华硕ROG魔盒Pro而言，USB功能算是个添头，简单介绍下可用功能：
● 如果USB接入的是U盘，可以使用服务器中心实现部分NAS功能，Timemachine则是苹果专用的备份系统，下载大师就是正常下载。
● 如果USB接入的是答应机，可以在手机上实现远程打印。
● 如果USB接入的是手机或者移动网卡，可以作为第二条宽带提供网络传输。
唯一需要注意的是接入U盘的协议，USB3.2Gen1是5Gbps带宽，购买这个协议的移动固态硬盘/U盘可以享受满血传输。
⏹ 量化测试最后做一下较为极限的量化测试，大家可以做个参考。
1️⃣ 拓扑说明
本次测试的环境如下图所示，比较特殊：
● 实际面积约120平方，所有墙体均为实心的钢筋混凝土。
● 华硕ROG魔盒Pro所在位置在客厅，仅使用单节点。
● 除了华硕ROG魔盒Pro外，客厅同位置还有三组网络以及若干2.4G设备（鼠标键盘），干扰源比较多。
可以说本次测试所在的是绝大部分用户能遇到的最坏场景，相信大家的实际使用会比我的好一些。
2️⃣ 无线信号覆盖
华硕ROG魔盒Pro强势点是无线信号的有效覆盖范围，所以本段针对无线性能做测试，下图手机显示的是协商速率，和实际速率会有区别，下面会用analiti抓取实际速率曲线图。
首先是客厅，也就是无遮挡状态：
● MLO网络的信号强度在-17到-20dBm中间，速率在2594-2890Mbps中间。
● 主网络的信号强度在-20到-24dBm中间，速率在2594-2882Mbps中间。
这里可以看到，实际速率和手机显示的协商速率是有差异的，但数据测试很稳定，毕竟很靠着路由器，MLO会有更高的可用带宽。
其次是卧室B，距离路由器最远，中间隔了两堵承重墙且是最远的斜角：
● MLO网络的信号强度在-65到-72dBm中间，速率在200-850Mbps中间。
● 主网络只能走2.4G信道，信号强度在-40到-45dBm中间，速率在50-160Mbps中间。
通过对比可以看出，MLO网络在传统弱信号位置的优势很明显，有着更高的可用带宽。
第三是卧室A，距离路由器隔了一堵承重墙：
● MLO网络的信号强度在-40到-42dBm中间，速率在1441-2180Mbps中间。
● 主网络的信号强度在-50到-55dBm中间，速率稳定在1441Mbps。
虽然隔了一堵墙，但MLO网络的实际衰弱不多，有着高出很多的带宽速率。
最后是工作室，距离路由器第二远，中间隔了两堵承重墙：
● MLO网络的信号强度在-65到-72dBm中间，速率稳定在577Mbps。
● 主网络的信号强度在-65到-72dBm中间，速率在488-840Mbps中间。
在信号强度较弱的地点，MLO网络和主网络各有优劣势，无脑选MLO网络会是不错的选择。
⏹ 总结简单说一下本次评测的结果与使用建议：
● 由于硬配置确实是高，华硕ROG魔盒Pro的无线信号完全可以做到单节点覆盖120-130平的中大型户型，边缘房间连MLO网络会有奇效。
● 三频不是摆设，5G-2频段可以用作游戏专属/Mesh专用无线回程，并且不需要用户做复杂的配置，直接切换华硕给的默认预设就行，足够简单易用。
● WiFi7已经不像刚上市时候那样磕磕绊绊了，MLO非常稳定，windows也不需要改成Insider版本，把windows11和无线网卡驱动升级到最新即可。
● 和华硕ROG魔盒一样，华硕ROG魔盒Pro的外壳模具挺适合DIY改造，内部空间大，PCB上还有预留的TTL针脚，有一定的客制化空间。
以上就是本次评测的分享，感谢观看。
